機床概況:

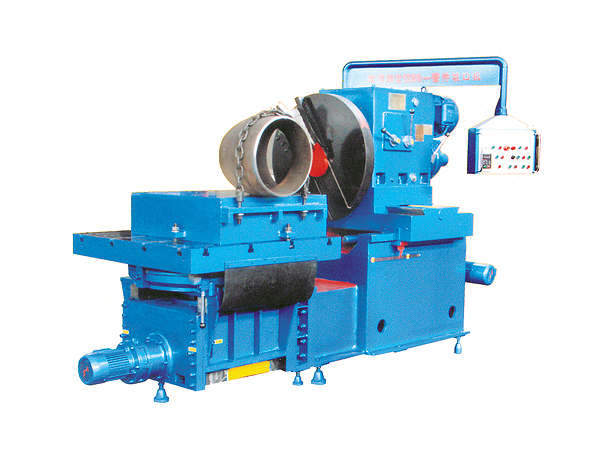

　　Q1280-Ⅰ，Q1280-Ⅱ電動坡口機是吸取各種管道坡口機優點和各用戶生產需要設計的，Ⅰ型適用于管徑φ325-φ630毫米，Ⅱ型適用于φ530-φ800毫米管徑彎頭旋轉，其它規格(φ159-φ820)可調頭加工?？蛇m用于壁厚10-150毫米的彎管、三通等管件坡口加工。

　　電動縱向進給有快速和工進二種速度，兩種速度可單獨或同時或逆向一起工作。調節平臺升降，管件對中方便，旋轉掉頭操作快捷，功效快。使用前，根據加工的對象和管徑，選擇夾具形式，調整夾具座的相應位置。

　　根據加工的管子壁厚選擇加工的刀架、刀具和調整刀架相應的位置。根據加工管子的直徑和壁厚選擇切削速度和進給方式。當管子壁厚小于12毫米時，可采用一次切削成形的加工方法進行加工。

　　本機是管道焊接前管端坡口加工的關鍵設備，本機具有強大切削力和操作方便靈活、經久耐用。

　　主要技術參數:

　　1、電動機功率：N=7.5KW,n=960rpm

　　2、刀盤速度： 四檔 31、59、86、161rpm

　　3、加工范圍：Ⅰ型 管子外徑 325- 630mm 管子壁厚10-150mm

　　Ⅱ型 管子外徑 530-800mm 管子壁厚10-150mm

　　4、角度刀架調節范圍：0-37.5度之間

　　5、橫向行程：520mm

　　6、軸向快速進給量：±302mm/min 點動

　　7、夾具工作平臺：Ⅰ型 1100x1100mm Ⅱ型 1400x1400mm

　　8、可以加工坡口形式:單V、雙V、U內坡等形式

　　9、刀盤直徑：Ⅰ型 D=850mm Ⅱ型 D=1010mm

　　10、機床中心高：H=1125mm
