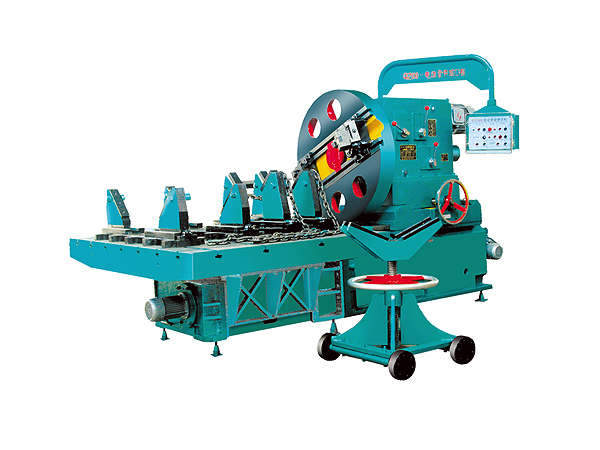

機床概況:
本機床適用于電站、石油、化工、造船等行業中管件制造、管道安裝單位使用，是管件制作和管道施工焊接前管端坡口加工的關鍵設備。
本坡口機可配置不同的夾具，能加工φ100~φ1020的直管和φ400~φ1050彎頭等管端坡口;刀盤上配有角度刀架可加工壁厚大于14毫米中高壓管道;浮動刀架可加工壁厚小于16毫米失圓在5毫米內的低壓管道;角度刀架按不同管徑調節位置后由差動機構傳動切削加工;管件找正采用動力頭左右移動和夾具平臺上下電動升降的方法;電氣采用在操作箱上集中操作機床各動作，方便可靠。
主要技術參數:
1、電動機功率：N=11KW
2、刀盤速度： n=23-184rpm 六檔
3、加工范圍： 管子外徑 400- 1150mm 管子壁厚10-150mm
4、角度刀架調節范圍：0-37.5度之間
5、軸向移動行程：400mm 變頻調速 ±1.45-14.5 電動
6、軸向快速進給量：±313mm/min 點動
7、夾具工作平臺：2200x1600x200mm
8、可以加工坡口形式:單V、雙V、U內坡等形式
9、刀盤直徑： D=1250mm
10、機床中心高：H=1300mm
